SPX型高效脱硫除尘器的应用

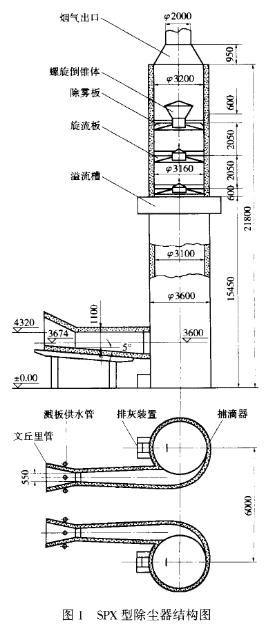

    结构示意见图1本装置共设计有三级除尘，其工作原理如下。

    1．第一级含尘烟气经文丘里管加速喷雾碰撞凝聚成较大灰水滴，进入捕滴器后利用离心原理，捕除微细粉尘，完成相当部分的除尘效率。

    2．第二级捕滴器中大量的烟尘在离心力作用下被甩向器壁，并被沿壁下流的水膜带走，完成第二级除尘。但由于烟气不能与水膜全面接触，造成部分细小烟尘未被除掉，所以一般除尘效率只能达95%。

    3．第三级。第二级除尘后的烟气进入旋流板，此时气液之间有较大面积的接触，从而使第二次未脱除的细尘被润湿和捕集除去。为确保烟气中的水分不带入引风机，在旋流板顶部加装螺旋倒锥体、除雾板及脱水槽，保证了气水分离的效果。利用碱性水液与气体之间的充分接触，达到脱硫的目的。烟尘经过三级除尘后，除尘总效率可达99.4％以上。使用脱硫剂时，其脱硫效果可达80％以上。

    本改造是在原水膜除尘器位置不变下进行的。主要对文丘里管及捕滴器上部进行改造，以提高除尘效率并脱硫。由于燃用煤质为低硫煤（Sar 0.28％～0.32%），且可在燃烧过程中加石灰石炉内脱硫，改造时碱性脱硫设备暂未安装具体改造如下：

    1．改造捕滴器，其总高度由原来的15.45m增高至21.8m。

    2．溢流槽以上捕滴器内径改为φ3160mm及φ3200mm二段，以降低烟迷流速及杜绝烟气带水，减少旋流板阻力；并在距溢流水槽上部600mm，2650mm及4700mm处分别装设二层旋流板、一层除雾板及螺旋倒锥体装置。

    3．旋流板喷嘴每层10个（共20个），周围筒体砖上装有喷淋装置，以增力喷雾化效果，提启除尘效率，节约用水。

    4．除雾析以上的筒体砖开脱水槽，以增强气水分离效果，避免引风机沾从带水现象。

    5．对文丘里管喉部尺寸（高×宽）进行调整，由原1.28m×0.55m改为1.lm×0.55m。

    1．两层旋流板积灰。运行初期，多次出现旋流板积灰，烟气通流面积减小，引风机出力下降，原因为除尘水中铁锈等杂质堵塞旋流板雾化喷嘴，导致旋流板沾灰，每班抽出喷嘴检查疏通一次，杜绝了该现象。

    2．除雾板积灰。运行初期，多次出现除雾板积灰现象，两台引风机电流下降5～7A，影响锅炉出力。每天八点班打开除雾板入孔，用自制工具将板上积灰除净，便可恢复引风机正常运行。
