一体化泵站

一体化预制泵站的构成和工作原理

作者:hengke来源:河北华盛节能设备有限公司时间:2019-06-18 11:03 访问量:
描述:一体化预制泵站主要是有控制柜、挠性接头、闸阀、止回阀、压力管道、导轨、自耦或支架、潜污泵、罐体、提篮格栅、投入式液位+浮球、检修平台、爬梯、顶盖、通风管这些主要部件组成的。预制泵站充分考虑了地质勘查、结构力学、水利条件等因素。由压力传感器或许浮球反馈泵站的液位信息到操控体系,当液位到达体系设定的敞开水泵液位时,操控体系会操控水泵发动,这样污水便从泵站抽到市政污水管路出口;当污水抽送低于体系设定液位时,体系会操控水泵停运。
一体化预制泵站

 预制泵站的构成和工作原理

当下科技越发前进,水泵职业快速开展,呈现了一体化预制泵站。它以无碱玻璃纤维无捻粗纱及其制品为增强材料,热固性树脂为集体,结合计算机控制缠绕工艺,确保厚度均匀并更好的确保无泄漏。无捻粗纱及其制品为增强材料,热固性树脂为集体,结合计算机控制缠绕工艺,确保厚度均匀并更好的确保无泄漏。预制泵站解决了城市雨水收集和排涝以及城镇污水无法及时排除的难题。很多人都很好奇,这么大一个一体化污水提升预制泵站圆柱筒体里面到底是干嘛用的呢?
主要是有控制柜、挠性接头、闸阀、止回阀、压力管道、导轨、自耦或支架、潜污泵、罐体、提篮格栅、投入式液位+浮球、检修平台、爬梯、顶盖、通风管这些主要部件组成的。
1、一体化预制泵站应由井筒结构、内部设施和其他设施组成,泵站主体由通风系统、井筒、出水管路、阀门、进水管道、控制柜、服务平台和水泵等部件组成;
2、泵站工作温度宜为-20℃-40℃,外壳采用玻璃钢或高密度聚乙烯,内部管道和附件采用不锈钢等耐腐蚀材料;输送介质温度0℃-40℃,pH 值宜为4~10,输送介质的大颗粒直径小于所配水泵的通径;
3、泵站底板应采用钢筋混凝土结构,底座和底板应牢固连接。井筒直径大于3m 的泵站,宜采用钢筋和二次灌浆与泵站底底座连接;
4、泵站配备潜水泵,在设计范围内无振动和气蚀现象,水泵宜配套电机冷却系统;
5、湿式泵站宜设自然通风,通风管径不小于100mm; 干式泵站采用轴流风机等机械通风,通风量应满足泵站内设备散热要求,井筒内宜设置温控和报警装置 。

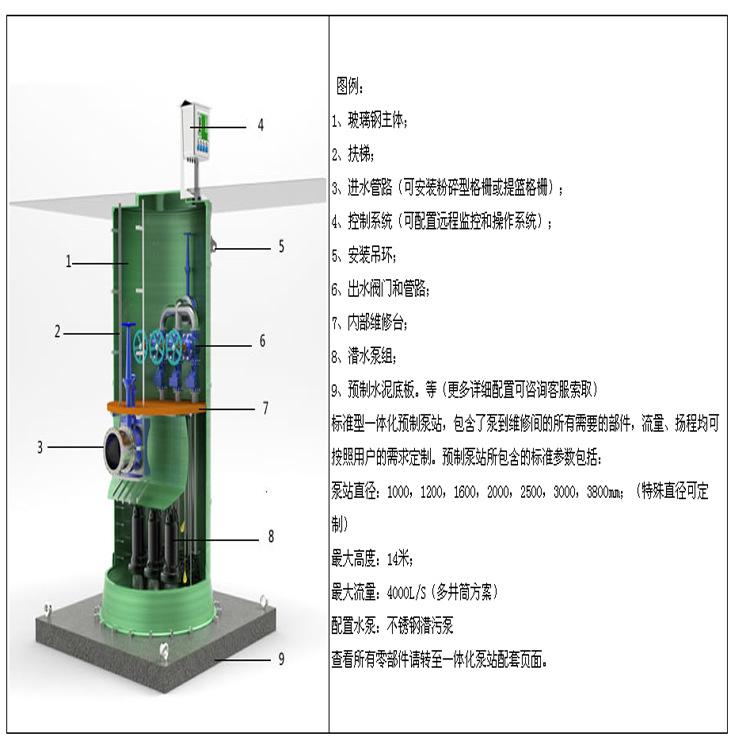

一体化泵站图例

预制泵站充分考虑了地质勘查、结构力学、水利条件等因素。由压力传感器或许浮球反馈泵站的液位信息到操控体系,当液位到达体系设定的敞开水泵液位时,操控体系会操控水泵发动,这样污水便从泵站抽到市政污水管路出口;当污水抽送低于体系设定液位时,体系会操控水泵停运。
一体化预制泵站使用条件:
一、使用条件:液体:雨水、污水,带有一定腐蚀性,浓度可大于普通污水。液体温度低于40℃。
二、预制泵站设计、制造预制式一体化泵站:水泵采用自耦立式湿式安装,水泵间和进水井集成在同一个井筒内,带内部维修平台和地面控制面板。要求操作及维护简单,在运输前进行预装和工厂测试,使现场安装时间最小化,提高系统可靠性。预制式泵站须为整体在工厂制造完成(含泵体、水泵、电气设备、自动化控制设备),现场提供的条件只是开挖基坑和提供380V电源。
