一体化泵站玻璃钢筒体制作过程
大家都知道一体化泵站是提升污水,雨水,饮用水,废水的提升装备,由工厂统一生产组装后运至现场安装的交钥匙泵站,一体化泵站是由筒体、水泵、格栅、控制系统、管路等配件组成,但是制作泵站的厂家大部分是把这些配件买回自己组装,而菲源水工业的一体化泵站配件都统一在厂里生产的。
关于一体化泵站筒体的制作过程,首先要根据筒体的尺寸,缠绕角度,预裂纹角度、碳纳米管对缠绕筒体压缩行为的影响,来搭建钢架,将纤维复合材料穿进机械设备的孔内,与特质胶水混合将筒体一圈一圈的缠绕成型,缠绕角度的增加,筒体的压缩强度减小,应变增加,但40°缠绕角例外,其压缩强度和应变要小于20°、60°和80°,压缩模量随角度增加而持续减小,压缩效率随角度增加而升高。
一体化泵站筒体生产工艺主要纤维缠绕工艺方法,是将浸渍过树脂的连续纤维,按一定的规律缠绕到一体化泵站模具上,进行树脂合成有效配比,多层力学缠绕层叠至所需的厚度固化后脱模,即成泵站筒体成品。该方法的特点,是可按产品承受应力情况来设计纤维的缠绕规律,使之充分发挥纤维的抗拉强度,并且容易实现机械化和自动化,产品质量较为稳定,若配用不同的树脂基体和纤维的有机复合,则可获得最佳的技术经济效果。提升泵站底部采用模压模压成型工艺,机械缠绕中间无气泡和分层,承受力强度一致。将设计好CFD底座其压制工艺和设备条件基本相同,前者采用浸胶布作为模压料,而后者采用片状、团状、散状的模压料,首先将一定量的模压料置于金属对模中,而后在一定温度和压力下成型制得所需的玻璃钢制品。这种生产成型方法,所制得的产品尺寸精确,表面光洁,可一次成型生产效率较高,且产品质量较为稳定。

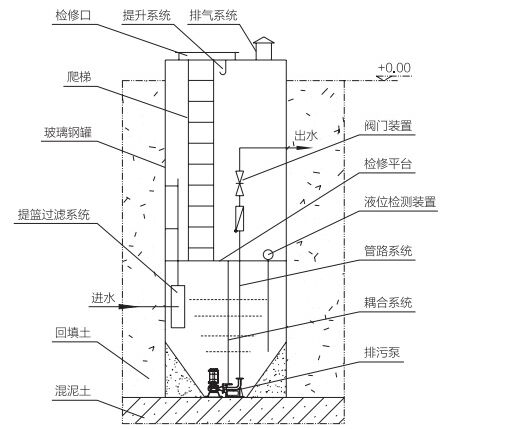

一体化泵站结构示意图;
一体化泵站性能参数:
型号 | 泵站流量 | 泵流量 | 泵5min流量 | 启停次数 | 有效容积 | 玻璃钢筒1 | 玻璃钢筒2 | |||||||
直径 | 液位高度 | 高度 | 质量 | 直径 | 液位高度 | 高度 | 质量 | |||||||
m³/天 | m³/h | L/s | m³/5min | 次/h | m³ | m | m | m | kg | m | m | m | kg | |
PPS08×22/0.39-2 | 259 | 11 | 3 | 0.9 | 7 | 0.4 | 0.8 | 0.15 | 2.2 | 231 | 1 | 0.12 | 2 | 286 |
PPS08×22/0.54/2 | 360 | 15 | 4.2 | 1.3 | 7 | 0.5 | 0.8 | 0.21 | 2.2 | 231 | 1 | 0.17 | 2.2 | 306 |
PPS08×23/0.77-2 | 518 | 22 | 6 | 1.8 | 7 | 0.8 | 0.8 | 0.31 | 2.3 | 240 | 1 | 0.25 | 2.2 | 306 |
PPS08×24/0.90-2 | 605 | 25 | 7 | 2.1 | 7 | 0.9 | 0.8 | 0.36 | 2.4 | 248 | 1 | 0.29 | 2.3 | 316 |
PPS08×24/1.03-2 | 691 | 29 | 8 | 2.4 | 7 | 1 | 0.8 | 0.41 | 2.4 | 248 | 1.2 | 0.27 | 2.3 | 401 |
PPS08×25/1.29-2 | 864 | 36 | 10 | 3 | 7 | 1.3 | 0.8 | 0.51 | 2.5 | 254 | 1.2 | 0.34 | 2.3 | 401 |
PPS08×28/1.93-2 | 1296 | 54 | 15 | 4.5 | 7 | 1.9 | 0.8 | 0.77 | 2.8 | 278 | 1.2 | 0.51 | 2.5 | 425 |
PPS08×30/2.57-2 | 1728 | 72 | 20 | 6 | 7 | 2.6 | 0.8 | 1.02 | 3 | 295 | 1.2 | 0.68 | 2.7 | 448 |
PPS08×30/3.21-2 | 2160 | 90 | 25 | 7.5 | 7 | 3.2 | 0.8 | 1.02 | 3 | 386 | 1.4 | 0.73 | 2.7 | 493 |
PPS08×31/3.57-2 | 2402 | 126 | 35 | 10.5 | 7 | 4.5 | 1.4 | 1.02 | 3 | 531 | 1.6 | 0.9 | 3 | 632 |
PPS08×30/4.50-2 | 3024 | 126 | 35 | 10.5 | 7 | 4.5 | 1.4 | 1.02 | 3 | 531 | 1.6 | 1.02 | 3 | 632 |
PPS08×32/5.14-2 | 3456 | 144 | 40 | 12 | 7 | 5.1 | 1.4 | 1.02 | 3 | 531 | 1.6 | 0.9 | 3 | 632 |
PPS08×30/5.79-2 | 3888 | 162 | 45 | 1305 | 7 | 5.8 | 1.8 | 1.14 | 3.1 | 729 | 2 | 1.02 | 3 | 1235 |
PPS08×31/6.43-2 | 4320 | 180 | 50 | 15 | 7 | 6.4 | 1.8 | 1.14 | 3.1 | 729 | 2 | 1.02 | 3 | 1235 |
PPS08×31/7.07-2 | 4752 | 198 | 55 | 16.5 | 7 | 7.1 | 2 | 1.13 | 3.1 | 1164 | 2.2 | 1.02 | 3 | 1409 |
PPS08×32/7.71-2 | 5184 | 216 | 60 | 18 | 7 | 7.7 | 2 | 1.23 | 3.2 | 1187 | 2.2 | 1.12 | 3.2 | 1465 |
PPS08×33/9.00-2 | 6048 | 252 | 70 | 21 | 7 | 9 | 2.2 | 1.3 | 3.3 | 1379 | 2.4 | 1.19 | 3.2 | 1527 |
PPS08×35/10.29-2 | 6912 | 288 | 80 | 24 | 7 | 10.3 | 2.2 | 1.49 | 3.5 | 1431 | 2.4 | 1.36 | 3.4 | 1583 |
PPS08×34/11.57-2 | 7776 | 324 | 90 | 27 | 7 | 11.6 | 2.6 | 1.42 | 3.4 | 1772 | 2.8 | 1.32 | 3.4 | 1967 |
PPS08×36/12.86-2 | 8640 | 360 | 100 | 30 | 7 | 12.9 | 2.6 | 1.57 | 3.6 | 1834 | 2.8 | 1.46 | 3.5 | 2000 |
PPS08×36/15.43-2 | 10368 | 432 | 120 | 36 | 7 | 15.4 | 3 | 1.64 | 3.6 | 2244 | 3.2 | 1.53 | 3.5 | 2423 |
PPS08×40/19.29-2 | 12960 | 540 | 150 | 45 | 7 | 19.3 | 3 | 2.05 | 4 | 2385 | 3.2 | 1.92 | 4 | 2613 |
PPS08×46/25.71-2 | 17280 | 720 | 200 | 60 | 7 | 25.7 | 3.2 | 2.56 | 4.6 | 2842 | 3.6 | 2.27 | 4.3 | 3866 |
PPS08×52/32.14-2 | 21600 | 900 | 250 | 75 | 7 | 32.1 | 3.2 | 3.2 | 5.2 | 3069 | 3.6 | 2.84 | 4.8 | 4122 |
PPS08×56/38.57-2 | 25920 | 1080 | 300 | 90 | 7 | 38.6 | 3.4 | 3.61 | 5.6 | 4194 | 3.8 | 3.23 | 5.2 | 4665 |
PPS08×68/51.43-2 | 34560 | 1440 | 400 | 120 | 7 | 51.4 | 3.4 | 4.81 | 6.8 | 4775 | 3.8 | 4.31 | 6.3 | 5261 |
PPS08×74/64.29-2 | 43200 | 1800 | 500 | 150 | 7 | 64.3 | 3.8 | 5.38 | 7.4 | 5856 | 4 | 5.12 | 7.2 | 6152 |
PPS08×85/77.14-2 | 51840 | 2160 | 600 | 180 | 7 | 77.1 | 3.8 | 6.46 | 8.5 | 6452 | 4 | 6.14 | 8 | 6609 |
PPS08×95/90.00-2 | 60480 | 2520 | 700 | 210 | 7 | 90 | 3.8 | 7.54 | 9.5 | 6993 | 4 | 7.16 | 9.2 | 7292 |
PPS08×102/102.86-2 | 69120 | 2880 | 800 | 240 | 7 | 102.9 | 4 | 8.19 | 10.2 | 7863 | 4.5 | 7.28 | 9.3 | 8556 |
PPS08×112/115.71-2 | 77760 | 3240 | 900 | 270 | 7 | 115.7 | 4 | 9.21 | 11.2 | 8432 | 4.5 | 8.19 | 10.2 | 9134 |
PPS08×122/128.57-2 | 86400 | 3600 | 1000 | 300 | 7 | 128.6 | 4 | 10.23 | 12.2 | 9002 | 4.5 | 9.09 | 11 | 9646 |
一体化泵站产品用途;
1、生活小区或农村社区污水的收集与输送;
2、城镇污水处理厂污水的收集与输送;
3、城市低洼地区雨水d的收集与输送;
4、市政污水管网的建设与改造;
5、老泵站的改造与扩建;
6、其他场合。
一体化泵站的特点:
配件标准:所有配件都在工厂内设计、制造完成,包括压力管路、检修平台、进出水管等,出厂前进行严格的调试保证泵站的可靠性。
高度集成:泵站作为一体化设备,成套提供:泵站筒体、压力管道、检修平台、检修爬梯、格栅过滤装置、耦合系统、泵提升系统、通风装置、防滑井盖、照明系统等。
外形美观:泵站全部埋于地下,地面只留有检修孔和控制箱,也可配选景观式管理房置于地上,与周边环境相同协调。
成本节约:泵站为成套供应,所有内部安装调试工作在工厂内完成,现场只需将泵站整体安装,极大地减少了土建施工周期和工程成本,降低了业主的整体投资。
使用寿命:泵站筒体材质为玻璃钢材质,内部配件使用SUS304和热镀锌等防腐材质,无需保养,正常使用寿命可达7年以上。
检修方便:水泵和提篮格栅全部配有导轨,检修时可以快速的拆除和安装。
功能扩展:预留通讯接口,方便客户集中化管理。
PPS一体化预制泵站(又称污水提升泵站)是提升污水,雨水,饮用水,废水等提升排水的装置,由工厂集中设计、制造、组装后运至现场安装的交钥匙新型环保新一代泵站。
一体化预制泵站产品具有工期短,安装方便,体积小,效率高,智能化网络化等现代产品特点。与传统泵站相比土建工程量少、投资可减少一半以上。产品质量可靠,是传统混凝土污水提升泵站的替代品。
