圆形逆流式玻璃钢冷却塔

作者:hengke来源:河北华盛节能设备有限公司时间:2019-03-30 10:24访问量:
描述:圆形逆流式玻璃钢冷却塔采用逆流式交换技术,通过旋转的方式,实现均匀是为了增强其冷却效果。我厂就这项交换技术进行过长期的研究,使其运行更加可靠、耐用、使用更加方便。现在许多企业、单位等场所都采用玻璃钢冷却塔这种高效的节能设备。
玻璃钢冷却塔

圆形逆流式玻璃钢冷却塔

圆形逆流式玻璃钢冷却塔采用逆流式交换技术,通过旋转的方式,实现均匀是为了增强其冷却效果。我厂就这项交换技术进行过长期的研究,使其运行更加可靠、耐用、使用更加方便。现在许多企业、单位等场所都采用玻璃钢冷却塔这种高效的节能设备。

一、圆形逆流式玻璃钢冷却塔主要用途
(1)DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。
(2)CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。
(3)GBNL3 系列中高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业用水循环冷却系统。
二、圆形逆流式玻璃钢冷却塔型号组成
圆形逆流式玻璃钢冷却塔有三大系列:DBNL3、CDBNL3、GBNL3

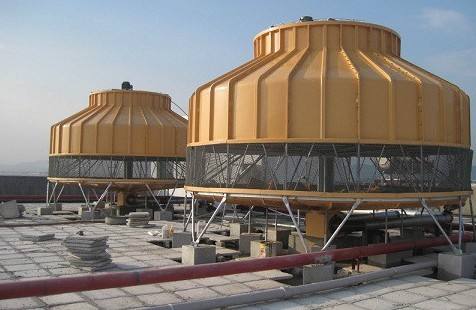

圆形逆流冷却塔施工图集
三、圆形逆流式玻璃钢冷却塔性能与选择
1、设计参数:
1)标准工况:进水温度t1=37℃,出水温度t2=32℃,设计湿球温度τ=28℃,即水温度Δt=5℃,冷幅高t2-τ=5℃
2)中温工况:进水温度t1=43℃,出水温度t2=33℃,设计湿球温度τ=28℃,即水温度Δt=10℃冷幅高t2-τ=6℃
3)高温工况:进水温度t1=60℃,出水温度t2=35℃,设计湿球温度τ=28℃,即水温度Δt=25℃冷幅高t2-τ=8℃
2、选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ,然后再根据热力性能曲线确定型号。热力性能曲线见附表1、附表2。对曲线表以外的工况,可以进行热力计算,其填料的容积散质系数β×ν如下: 1.2倍名义流量时:β×ν=18600 1.0倍名义流量时:β×ν=17800 0.8倍名义流量时:β×ν=17000
3、运转重量按下塔体存水一半深计算,如果按装满水计算应乘以1.5。
4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区,气温过低处的用户应提出预防冻结的要求,以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中,可在水槽内加电热管。本系列冷却塔用于最冷月平均气温不低于-10℃的地区,气温过低处的用户应提出预防冻结的要求,以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中,可在水槽内加电热管。
5、循环水浑浊度不大于50毫克/升,短期内不大于100毫克/升,不宜含油污和机械性杂质,必要时采取灭藻及水质稳定措施。
6、适用水温不超过60℃,如超过可在订货时说明,本厂从选材上加以解决。如需阻燃型冷却塔,请在订货时说明,本厂可以满足要求
7、布水管按名义流量开孔,如实际流量与名义流量相差±15%以上,用户订货时应予以说明。
8、进水管水压大约为2-5米水柱,设计时不要压力过高,否则会产生飘水现象。
9、电机、风机均配套供应,需本厂派员现场安装或技术指导,另加收费用。
10、当用户需要在冷却塔下塔体直接吸水时,需安装“自动给水管”、“急速给水管”“排污管”“溢流管”,订货时需特别提出。

四、圆形逆流式玻璃钢冷却塔安装、调试、使用须知
1、本说明书中的基础图及安装尺寸供安装时参考。 小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。 中间有基础的,其负荷应为运转重的25%,其余的75%由外围长方形基础平均承担,如在屋顶安装应考虑负荷引起的附加压力。
2、冷却塔与进出水管的连接处应设支架,防止过多的重量压在塔壁上。
3、风机叶片在安装、使用前应作调整,保持角度一致。方法为在靠近叶间150毫米处,对每根叶片的前后两缘分别作一标志,再由支架下弦分别测每根叶片的前后两缘的距离,以计算出各叶片这点前后缘的高差,通过数次调整使高差达到一致即为合格。
4、电机接线后要密封接线盒,并注意电流测试值不超过电机载定电流。
5、启动冷却塔时一定要先开水泵后开风机,不允许在没有淋水的情况下使风机运转,风机可短时低速倒转消冰。
6、减速机在使用前应注油,可采用50号抗磨齿轮油或机油加以润滑,初次运转100-300小时应换新油,以后每运转3000-5000小时换油一次。油位应适中,油标应便于观察。
7、冷却塔运转时,应有专人管理,经常注意电流、水温的变化,对电机、减速机、布水器等处应定期检查。
