一体化污水提升泵站的设计要求和选型

作者:hengke来源:河北华盛节能设备有限公司时间:2019-06-22 02:37 访问量:
描述:一体化污水提升泵站具有体积小、效率高、防腐蚀、防渗漏、智能化等特点。与传统泵站相比土建工程量少、制造安装周期短、投资可减少一半以上。泵站安装方便、质量可靠,是传统混凝土污水提升泵站的替代品。泵站筒体材质GRP玻璃纤维机器缠绕工艺。泵站为自清洁CFD设计,确保无不利水力现象产生。
一体化污水提升泵站

 一体化污水提升泵站的设计要求和选型

一体化污水提升泵站具有体积小、效率高、防腐蚀、防渗漏、智能化等特点。与传统泵站相比土建工程量少、制造安装周期短、投资可减少一半以上。泵站安装方便、质量可靠,是传统混凝土污水提升泵站的替代品。泵站的简体采用先进的化玻璃钢(GRP)铸造而成。泵站主体由GRP井筒、水泵、管道、阀门、传感器、控制系统和通风系统等部件组成。进水管可根据要求设置粉碎性格栅。

一:一体化污水提升泵站系统设计要求:
(1)泵站筒体材质GRP玻璃纤维机器缠绕工艺;充分考虑了地质勘查、结构力学、水利条件等因素。
(2)泵站为湿井型式,水泵采用导杆耦合式安装,水泵,阀门集成在同一个井筒内,带内部维修平台,检修平台材质为镀锌钢。
(3)泵站为自清洁CFD设计,确保无不利水力现象产生。
(4)泵坑自动冲洗系统:为了减少污泥及杂物在泵坑底部沉积,方便自动冲洗和洁净泵坑,水泵须配置冲洗阀,冲洗阀通过与蜗壳配套的法兰,安装在蜗壳上,用来冲洗清理有沉积的坑底,该功能是基于射流原理,它的动作是自动的,短时而非持续的,在泵送开始的20~40秒(可调节),由泵的流量和压力所诱发,不需要增加搅拌器或者凭借其它电气元件实现该功能。
(5)潜污泵必须能连续和间歇运行,并不应对泵带来任何有害影响。绝缘等级为H级180℃。泵装置在泵的设计负荷范围内,必须无震动和无气蚀地平稳运行。泵的所有旋转部件(包括电机)应在制造时进行静平衡试验,装配后在额定转速下进行动平衡试验。泵运转噪音应低于80dB。
(6)内部管路系统,导杆系统,提升链,支架,通风管以及所有紧固件均不得低于SS304。
(7)泵站控制具有浮渣和坑底清理功能,以便将维护工作量降至最低。

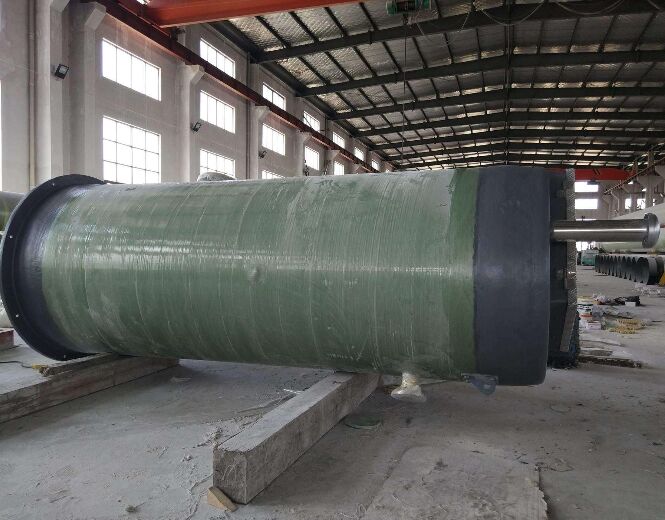

一体化污水提升泵站生产
二:一体化污水提升泵站选型需提供的数据:
1、泵站入流量Q(吨/天),最大时变化系数;
2、所需水泵的数量和扬程,一用一备或二用一备;
3、室外地坪标高H0(米),也可使用相对标高±0.00(米);
4、进水管外接管底标高H1(米),进水管外接管径DN;
5、出水管外接管中标高H2(米),出水管外接管径DN;
6、所选格栅类型,提篮格栅或粉碎格栅;
7、电控箱型式,室外防雨控制柜或景观式管理房。
